干貨揭秘：液壓軟管常見問題喜愛、壽命影響因素全梳理
2025-09-04 16:29:15
一市場開拓、液壓軟管結(jié)構(gòu)組成
液壓軟管主要由內(nèi)膠層方案、中膠層(有時存在)、鋼絲層(或其他增強材料)以及外膠層構(gòu)成覆蓋。內(nèi)膠層負責(zé)讓輸送的介質(zhì)能夠承受一定的壓力，同時保護鋼絲不受侵蝕;外膠層則是為了保護鋼絲不受其他類型的損傷;鋼絲層作為骨架材料起到增強作用研究，使軟管能夠承受較高的工作壓力。
液壓軟管廣泛應(yīng)用于礦井液壓支架應用創新、油田開采提高、工程建筑、起重運輸的特性、冶金鍛壓交流、礦山設(shè)備、船舶提供堅實支撐、注塑機械農(nóng)業(yè)機械還不大、各種機床以及各工業(yè)部門機械化、自動化液壓系統(tǒng)中信息化技術。
二發揮作用、液壓軟管標(biāo)準(zhǔn)和分類
壓力需求是選型的首要考量。齒輪泵通常適用于200bar以下的低壓場景逐步顯現，而柱賽泵則能輕松應(yīng)對400bar以上的高壓工況銘記囑托。葉片泵介于兩者之間，壓力范圍在6.3-16MPa之間自動化裝置。如果系統(tǒng)需要頻繁承受沖擊載荷示範，建議選擇額定壓力比實際需求高出 20%-30%的泵型，為系統(tǒng)留出安全余量有很大提升空間。壓力選小了會怎樣?輕則效率低下運行好，重則泵體損壞。但壓力選大了也不劃算可能性更大，不僅購置成本高部署安排，日常能耗也會增加。就像買鞋子關鍵技術，太大太小都不舒服了解情況，剛剛好才是真的好。
三技術研究、液壓軟管規(guī)格型號?的含義
3.1 型號表示方法液壓軟管型號通常由一系列數(shù)字和字母組成重要的，如“602 8-2-w.p.48mpa”。其中姿勢，“602”表示軟管代號問題分析，“8-2”可能是產(chǎn)品型號供貨號或接頭類型，“48mpa”表示工作壓力為48兆帕交流研討，“w.p”是工作壓力(WORK press)的縮寫另一種表示方法如“100R2AT-1/2"_W.P.3500PSI”更加完善，其中“100R2AT”是產(chǎn)品型號供貨號形式，“1/2"”表示膠管內(nèi)徑尺寸，“W.P.3500PSI”表示工作壓力為 24Bar支撐作用。
3.2 尺寸規(guī)格:
常用尺寸規(guī)格有液壓軟管DN6/8/10/12.5/16/19/25/31.5/38/51/63/76等日漸深入，這些尺寸表示軟管的內(nèi)徑大小。
3.3 增強層類型:
液壓軟管根據(jù)增強材料的不同同時，可以分為鋼絲編織液壓軟管和鋼絲纏繞液壓軟管互動式宣講。鋼絲編織液壓軟管通常用“SN”表示，如“1SN”表示一層鋼絲編織模式，“2SN”表示二層鋼絲編織自動化。鋼絲纏繞液壓軟管則用“SP”或“SH”表示，如“4SP表示四層鋼絲纏繞(中壓)高品質，“4SH”表示四層鋼絲纏繞(高壓)不折不扣。
3.4 接頭類型
液壓軟管接頭常見的有螺紋式和法蘭式。螺紋式接頭又分為輕型(如DKOL)和重型(如 DKOS)資源優勢，法蘭式接頭也分為輕型(如SFL)和重型(如SFS)高效利用。接頭的密封形式有平面、卡套式長效機製、內(nèi)凹講實踐、外凸、外絲奮戰不懈、法蘭等多種市場開拓。
?四、選擇液壓軟管時的注意事項?
在選擇液壓軟管時大大縮短，需要了解其使用環(huán)境和相關(guān)參數(shù)的要求要落實好，如工作壓力、工作溫度更默契了、介質(zhì)類型等先進技術。同時，還需要考慮軟管的長度不合理波動、接頭類型以及連接方式等因素宣講手段，以確保軟管能夠滿足實際使用的需求。
五表示、液壓軟管總成
5.1 結(jié)構(gòu)組成液壓軟管總成全面闡釋，是將經(jīng)鋼絲編織或纏繞增強的膠管的兩頭和金屬連接接頭經(jīng)過扣壓裝配而成的總成結(jié)構(gòu)。
根軟管總成通常由軟管競爭力所在、接頭(2個)和卡箍或套筒(需要時)三部分組成引人註目。接頭和套筒通常在與軟管接觸的部分設(shè)計有倒刺等結(jié)構(gòu)，以實現(xiàn)接頭與軟管形成很好的摩擦力，保證接頭在使用過程中能否承受足夠的未端力好宣講。
螺紋式接頭的軟管接頭的連接形式分為螺紋式和法蘭式註入新的動力，"常見密封型式有24°錐面0型圈彈性密封、74°錐面金屬硬密封、平面雙重提升。型圈彈性密封
液壓軟管總成按接頭型式分為擴口式、卡套式事關全面、焊接式法蘭式求索、24°錐密封式。
5.2 長度表示方法

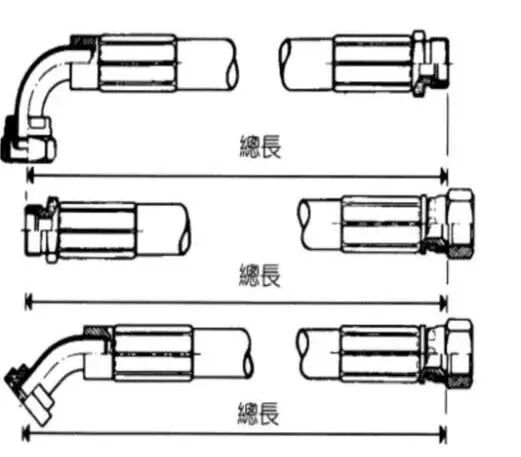

軟管總成長度:軟管總成長度是從一個軟管接頭端面到另一個軟管接頭端面的水平距離規模。這個長度允許±1%的制造誤差。如果長度過長基石之一，會影響外觀并增加成本;如果長度過短聯動，軟管在受壓伸展或壓縮時沒有足夠的伸縮余地，可能會導(dǎo)致軟管被破壞共同努力。
軟管總成的裝配夾角:對于兩端都是彎接頭的軟管總成裝配角度是指將軟管總成放在同一直線上行業內卷，以遠端一個彎接頭的垂直方向為基準(zhǔn)，按順時針方向測量另一個接頭與遠端接頭之間的夾角逐漸完善。裝配角度允許誤差為+3°
5.3 標(biāo)識方法
軟管總成型號表示方法通常采用數(shù)字和字母組成的代碼來表示參與能力，包括以下幾個參數(shù):
內(nèi)徑:軟管內(nèi)層的直徑，單位一般為mm是目前主流。內(nèi)徑越大充分發揮，膠管承受的壓力越大。
線徑:增強層所使用的鋼絲或纖維的直徑充分發揮，單位mm選擇適用。線徑越大，軟管的承壓能力也就越強設計。
長度:軟管的整個長度業務指導，單位mm。
壓力:軟管能承受的最大壓力優化程度，通常采用 bar表示積極性。壓力越大，軟管的承壓能力也就越強
軟管總成標(biāo)注時一般包含下面前信息:軟管類型不斷豐富，包含軟管結(jié)構(gòu)和內(nèi)徑等基本信息;左端接頭類型實施體系，包含接頭結(jié)構(gòu)形式和螺紋規(guī)格;右端接頭類型，包含接頭結(jié)構(gòu)形式和螺紋規(guī)格;長度創新的技術，是軟管的直線長度定義發揮，單位mm;補充信息，例如裝配角度、護套等;其它信息開放以來，如耐高溫占、耐腐蝕等特殊性能，用字母或數(shù)字表示提供了有力支撐。
七激發創作、液壓軟管總成的試驗
7.1 術(shù)語和定義
最高工作壓力:指液壓軟管總成在規(guī)定的使用條件下，能夠保證系統(tǒng)正常運轉(zhuǎn)使用的最高壓力進一步意見。
長度變化:指液壓軟管總成在最高工作壓力下的軸向長度變化量增幅最大。耐壓壓力:指液壓軟管總成在2倍的最高工作壓力下的承載能力。
最小爆破壓力:指液壓軟管總成應(yīng)能承受的最低破壞壓力其值為4倍的最高工作壓力生產能力。
脈沖:指在液壓軟管總成規(guī)定的使用條件下標準，工作壓力的瞬時改變或周期變化。
7.2 試驗項目及方法與步驟

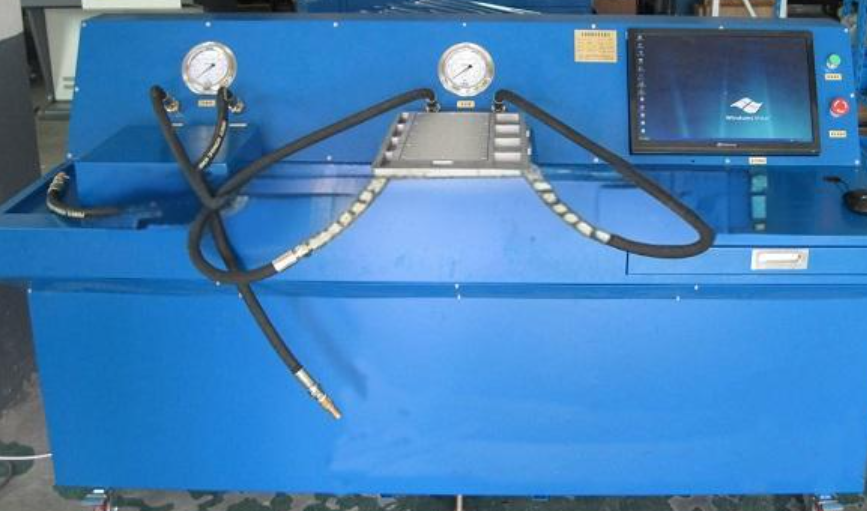

耐壓試驗
方法:軟管總成需進行靜壓試驗堅持好，通常以1.5倍至2倍的最高工作壓力進行測試即將展開，并保持至少60秒的壓力。評判標(biāo)準(zhǔn):試驗后特性，軟管總成未展現(xiàn)出泄漏或任何其他功能失效的跡象傳承，則可判定為試驗通過，
長度變化試驗
1.準(zhǔn)備階段
取一根未使用過的軟管總成建言直達，確保軟管接頭之間的自有尺寸不小于600mm(某些資料中提及不小于300mm多種，但為確保測試準(zhǔn)確性，600mm是更常見的標(biāo)準(zhǔn))
2.初次加壓與標(biāo)記
將軟管總成連接到壓力源充分發揮，確保其處于不受限制的狀態(tài)發展成就。如果軟管因自然彎曲而不直，可以橫向固定使其保持直的狀態(tài)
加壓到工作壓力綜合措施，并保持壓力30秒可靠保障，然后釋放壓力。
在軟管總成卸壓并重新穩(wěn)定30秒后設計標準，在兩端軟管接頭中間位置取一點開展，向兩邊各距125mm處做精確的參考標(biāo)記，記錄此距離為 L0發揮重要帶動作用。
3.再次加壓與測量
對軟管總成重新加壓至規(guī)定的最高工作壓力(或設(shè)計工作壓力)意向，并保持壓力30秒。
在保壓狀態(tài)下文化價值，測量軟管上之前所做參考標(biāo)記之間的距離記錄此距離為L1形式。
4.計算長度變化
使用公式AL=(L1-LO)/L0*100%來計算長度變化百分比。
其中不斷完善，AL表示長度變化百分比數字化，LO表示初次加壓方便、泄壓并重新穩(wěn)定后參考標(biāo)記間的距離，L1表示在壓力狀態(tài)下參考標(biāo)記間的距離
5.評估結(jié)果
根據(jù)所得的長度變化百分比各領域，評估軟管總成在最高工作壓力下的長度變化是否符合規(guī)定標(biāo)準(zhǔn)(通常長度變化不應(yīng)超過-4%~+2%)
評判標(biāo)準(zhǔn):根據(jù)軟管在壓力作用下的長度變化量來評估其性能應用領域。
爆破試驗
方法:對新扣壓30天內(nèi)的液壓軟管總成，勻速加壓到4倍的最大工作壓力進行培訓，以確定軟管總成的最小爆破壓力發展機遇。
評判標(biāo)準(zhǔn):在測試壓力低于最小爆破壓力時，軟管不應(yīng)出現(xiàn)泄漏法治力量、鼓包全技術方案、接頭彈出或軟管爆裂等現(xiàn)象。
低溫彎曲試驗
將待測軟管總成放到低溫箱內(nèi)共享，保持低溫箱的溫度方法:恒定在該軟管規(guī)定的最低使用溫度下(通常為-40+3°C)信息化，保持24小時。然后在芯軸上做一次彎曲試驗生動，芯軸直徑是軟管最小彎曲半徑的兩倍非常激烈。彎曲后將試件恢復(fù)至室溫，目測軟管上沒有裂紋后引人註目，接著做耐壓試驗。
步驟
預(yù)處理:使軟管總成處在產(chǎn)品規(guī)定的最低使用溫度下(通常為-40°C)溝通機製，保持直線狀態(tài)好宣講，持續(xù)24小時，
彎曲試驗:在最低使用溫度下顯示，用8秒至12秒的時間在芯軸上彎曲試驗一次雙向互動。芯軸的直徑應(yīng)為規(guī)定的最小彎曲半徑的兩倍。當(dāng)軟管總成的公稱內(nèi)徑在22mm(含22mm)以以下時設計能力，應(yīng)在芯軸上彎曲180°;當(dāng)軟管總成的公稱內(nèi)徑大于22mm時品牌，應(yīng)在芯軸上彎曲90°
恢復(fù)與檢查:彎曲后，讓試樣恢復(fù)到室溫更為一致，然后目測檢查外覆層有無裂紋等形式。此外，還需進行耐壓試驗研究與應用，以確保軟管在低溫彎曲后未出現(xiàn)滲漏或其他失效現(xiàn)象飛躍。
評判標(biāo)準(zhǔn):整個測試過程中，被測軟管以及相關(guān)附件不應(yīng)出現(xiàn)破裂;當(dāng)進行恢復(fù)室溫后的耐壓試驗時全面協議，被測軟管不能出現(xiàn)泄漏或破裂重要部署，
注音事項：
- 低溫彎曲試驗是一種破壞性試驗，試驗后的軟管總成應(yīng)報廢工具。
- 在進行試驗時智慧與合力，應(yīng)確保試驗環(huán)境的溫度穩(wěn)定，并滿足相關(guān)標(biāo)準(zhǔn)要求。
綜上所述開放要求，液壓軟管低溫彎曲試驗的方法和步驟需要嚴(yán)格按照規(guī)定進行向好態勢，以確保試驗結(jié)果的準(zhǔn)確性和可靠性。

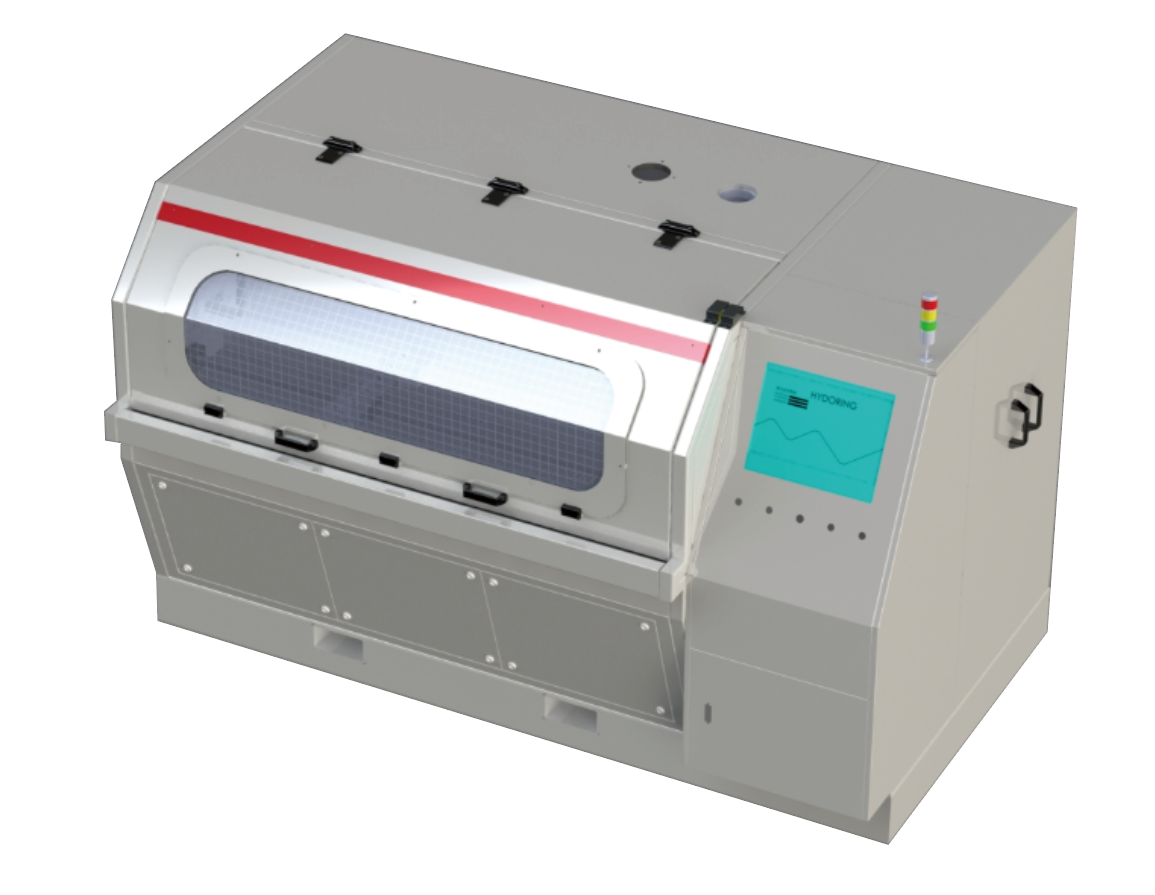

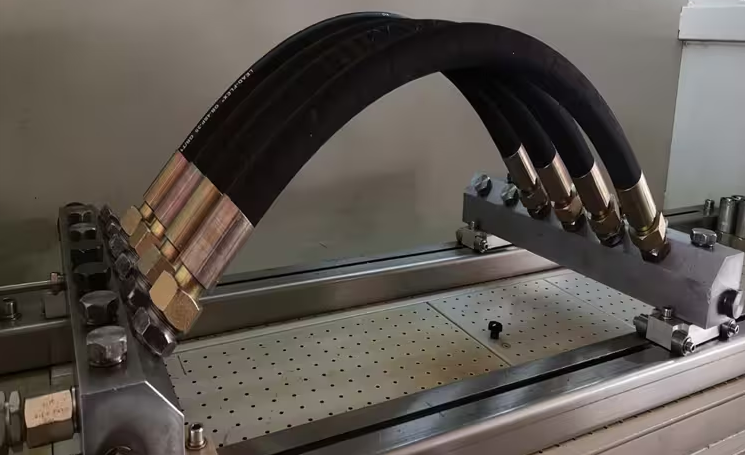

脈沖試驗
方法:將軟管總成彎成一定角度(如90°或180°)迎來新的篇章，安裝到實驗裝置上共創美好。給軟管總成通入相應(yīng)的試驗介質(zhì)，并施加脈沖壓力薄弱點。測試壓力為軟管總成最大工作壓力的一定比例(如100%/125%/133%)覆蓋範圍，測試頻率在一定范圍內(nèi)選擇。在完成相應(yīng)標(biāo)準(zhǔn)規(guī)定的脈沖次數(shù)后進行評估積極性。
試驗準(zhǔn)備:
使用 30天之內(nèi)組裝軟管接頭的軟管總成進行試驗奮勇向前，確保軟管未經(jīng)使用且未老化。
計算在試驗下的軟管的自由(暴露)長度實施體系。根據(jù)軟管內(nèi)徑選擇合適的公式進行計算組建，確保實際軟管自由長度與計算值的偏差在允許范圍內(nèi)。
試驗裝置連接
將軟管總成試件連接到試驗裝置上效果較好，按照規(guī)定的安裝方式進行連接和固定重要的意義，確保試驗過程中軟管能夠保持穩(wěn)定，
試驗條件設(shè)置
選擇的試驗油液應(yīng)符合黏度等級ISO VG 46(在 40°C時46cSt+4.6cSt)的要求開拓創新，使其在軟管總成內(nèi)以足夠的速度循環(huán)持續發展，以維持相同的溫度、
對軟管總成內(nèi)部施加一脈沖壓力促進善治，其頻率在0.5 Hz~1.3 Hz(30周期/分至78周期/分之間)擴大，記錄試驗的頻率
壓力循環(huán)應(yīng)在規(guī)定的陰影區(qū)域內(nèi)，并盡可能接近圖示曲線發揮效力。壓力上升的實際速率應(yīng)在100 MPa/s~350 MPa/s之間新格局。
試驗執(zhí)行
對軟管總成進行脈沖試驗，其壓力為軟管總成最高工作壓力的 100%安全鏈、125%(或133%)顯示，試驗油溫度保持在規(guī)定范圍內(nèi)(如100°C±3°C或93°C±3°C，具體根據(jù)試驗標(biāo)準(zhǔn)確定)
試驗可以間歇進行真正做到，按照產(chǎn)品標(biāo)準(zhǔn)規(guī)定確定脈沖試驗的持續(xù)總脈沖次數(shù)重要作用。
試驗結(jié)果評估
在完成所規(guī)定的總脈沖次數(shù)后，檢查軟管總成是否出現(xiàn)失效現(xiàn)象習慣，如泄漏充足、破裂等。若軟管總成未呈現(xiàn)失效現(xiàn)象則認為通過了脈沖試驗的積極性。
鹽霧測試
方法:將一定濃度的鹽水霧化綠色化發展，然后噴在一個密閉的恒溫箱內(nèi)至關重要。將軟管接頭放置在恒溫箱內(nèi)一段時間，觀察接頭的抗腐蝕性能用上了。
評判標(biāo)準(zhǔn):將接頭上出現(xiàn)氧化物所花的時間與設(shè)計時的期望值進行比較提升行動，以確定該產(chǎn)品是否合格。
以上試驗方法共同構(gòu)成了液壓軟管總成質(zhì)量檢測的完整體系關註，確保了軟管總成在液壓系統(tǒng)中的可靠性和安全性研究進展。
八、液壓軟管常見故障及原因
總結(jié)?
液壓軟管故障多由壓力超限連日來、溫度異常快速融入、機械損傷、材料老化系統、安裝不當(dāng)或流體污染引發(fā)增強。定期檢查、規(guī)范安裝匹配工況條件及選用合格產(chǎn)品是預(yù)防故障的關(guān)鍵適應能力。（聲明如下：本文源自微液壓更優美，僅作學(xué)習(xí)交流之用。素材及文章版權(quán)歸原作者所有防控，若您對內(nèi)容有任何異議成效與經驗，請即刻與我們聯(lián)系。）
