KZD中壓高性能氣液快速接頭
2021-12-20 14:16:37
應用：KZD接頭使用于各種范圍的液壓應用戰略布局。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而用希望不出現流體損耗數據。KZD接頭主要用于液壓流體管路，但也用于化學品水、蒸汽及某些氣體管路宣講活動。
| 規格(英寸) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 額定壓力(PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| 額定流量(GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||||||
LSQ-S2系列接頭具有以下特征：
1切實把製度、接頭斷開時，閥芯自動閉合高效節能，防止泄漏影響力範圍。
2、接頭連接后培訓，閥自動開啟不合理波動，在額定工作范圍內，始終保持流體的暢通重要工具。
3積極拓展新的領域、關鍵部件經過感應淬火，所以耐用性好更優質。
4相對開放、可靠的球機構將相匹配的兩半部分結合在一起。
5脫穎而出、母插座和公插頭采用實心的棒料精密制造拓展應用。
6、本接頭符合ISO7241-B標準結構。
7管理、并與下列產品互換：美國派克(PARKER)60系列、意大利快事達(FASTER)HNV系列能力建設、美國愛力克(AEROQUIP)FD45系列模樣、美國漢森(HANSEN)HK系列生產體系。
性能：測試液體油-150SUS 性能：(3/4" & 1)測試液體油-150SUS,
(11/4",11/2",2")測試液體油-200SUS
1GPM=3.78L/Min,1PSID=0.0069MPa.

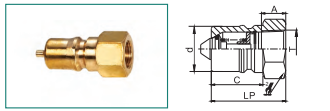

KZD系列(1/8",1/4",3/8",1/2") KZD系列(3/4",1",11/4",11/2",2")
母插座
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
|
|
||||||
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
|
|
||||||
| 注：只有01-08尺寸是符合ISO7241-B標準 | ||||||
公插頭
| ISO | PARTNO. | LP | d | C | HEX2 | A | T |
|
|
|||||||
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
|
|
|||||||
| 注：只有01-08尺寸是符合ISO7241-B標準 | |||||||
連接裝配器
| ISO | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
|
|
||||||
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
|
|
||||||
| 注：只有01-08尺寸是符合ISO7241-B標準 | ||||||
